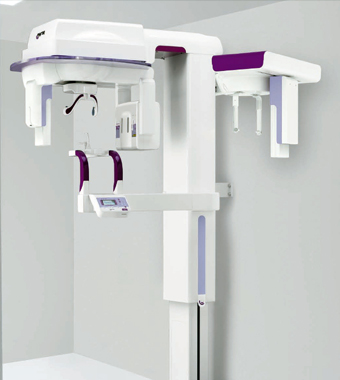

Панорамный рентгенаппарат HYPERION

Внедрение технологии распознавания анатомических структур
Адаптация-первый шаг к эволюции

Аппараты cерии X7

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Питание

• Напряжение: 115−240В Ѓ}10%

• Частота: 50/60 ГГц Ѓ}2 ГГц

• Ток: 7А при 240В, 15А при 115В минимальный временной пик поглощения

• Потребляемый ток в режиме ожидания: максимум 1А

Технические показатели

• напряжение на аноде: 60−85кВ, автоматический и ручной выбор на 1 ступени

• ток на аноде: 1−10мА, автоматический или ручной выбор на 1 ступени

• рабочий цикл 1:20 в режиме полной мощности (85кВ, 10мА)

• фокальное пятно 0.5 – IEC 60336 (1993)

• собственная фильтрация: 3.4мм при 85 кВ

• встроенный рецептор защиты от рентгеновского излучения, 1.5мм, превосходит требования IEC 60601−1−3

• время экспозиции: панорама для взрослого – 9.3 секунды, для ребенка –7.3 секунды

• время экспозиции телерентгенографии: от 3.6 секунд до 10 секунд, в зависимости от вида исследования

• интервал времени экспозиции: 160мс – 14с. (масштаб R10)

Устройство захвата снимка

• технология датчика: CCD

• непосредственная защита от облучения: FOP (плита из оптического волокна)

• размер пикселя: 48х48μm

• градация серого: 16384 – 14бит

• разрешение: более 5 пар линий

Непосредственный фронтальный доступ к Hyperion делает комфортным процесс работы с аппаратом, как для стоматолога, так и для пациента.

Снимки

• размер панорамных снимков, max: 1528х2797 пикселей (16 бит)

• размер цефалометрических снимков, max: 2291х3125 пикселей (16 бит)

• время трансформации: max 10сек для завершения отображения на экране ПК

• размер файла панорамного снимка: max 8Мб

• размер файла цефалометрических снимков: max 14 Мб

Характеристики для монтажа

• вес: 159кг

• вес с консолью: 187 кг

• телескопическая колонна

• крепление на стену или на пол, стационарная установка

• размеры в мм (смотрите схему)

Требования к ПК

• Операционная система: Microsoft Windows XP, Service Pack 2 или более поздняя версия, Microsoft Windows Vista, Windows 7

• Параметры экрана: 1024х768 или выше, палитра 32 бита

Панорамная съемка

• Мгновенное сканирование
• Короткое время экспозиции, от 4 до 9 секунд, снижает возможность смещения пациента во время исследования.
• Автоматическое определение факторов экспозиции
• Hyperion представляет инновационную технологию распознавания анатомических структур (MRT), которая автоматически определяет комплекцию пациента, а также устанавливает все параметры, необходимые для проведения корректного рентгеновского обследования.

Сервоуправление позиционированием пациента

Большинство оборудования требует длительной подготовки и позиционирования пациента в неудобное положение.

Hyperion предлагает качественно новую процедуру работы: пациент спокойно ждет, пока позиционирующие лазеры выстраивают линии, указывающие правильный способ размещения.

Цефалометрическая телерентгенография

1. Аппараты cерии X7 могут проводить передне-заднее, задне-переднееи боковое сканирование, включая особые проекции, например, заднюю аксиальную.
2. Выстраивание боковых снимков путем автоматического определения назальной точки и подстройки параметров экспозиции для оптимального отображения мягких тканей и форм лица.
3. Мгновенное сканирование (минимум 3.6 секунды) позволяет пациенту легко сохранять одну и ту же позу во время исследования.
